廣西某電廠機組采用換熱管材質介紹冷油器改造？

冷油器改造背景：
      冷油器是汽輪機重要輔助系統中最脆弱的設備，冷油器是健康狀況直接影響機組運行的安全性和經濟性，由于冷油器中的水室，管板和冷卻水管使用不同的金屬材料，冷卻水的侵蝕性，冷卻水的流速較高且紊亂，以及冷油器的腐蝕問題突出，冷油器的腐蝕泄漏會使機組運行可靠性降低，潤滑油跑失，環境受污染，冷油器腐蝕泄漏嚴重時還可直接導致被迫停機和機組軸承燒瓦事故，因?yàn)楦�蝕，縮短了冷油器芯子的使用期限。
      在廣西某電廠的5臺凝汽式火力發電機組中，2臺為75MW機組，3臺為100MW機組，冷油器均為管式立式布置，其殼體及管板材料為A3普通碳鋼，管子材質用HA177-2鋁黃銅，冷油器冷卻水為紅河水，由于該河水的水質侵蝕性大，由些引起冷卻水碳鋼材料及銅管的局部腐蝕傾向明顯，腐蝕速率較大，造成潤滑油的漏洞，影響機組的安全，穩定和經濟運行。
      5臺機組的冷油器銅管一般在使用7年后，開始頻繁發生漏洞，使用未滿9年便要求更換冷油器芯子，為了解決冷油器銅管因受腐蝕，泥沙沖蝕造成漏洞的問題，根據對國內部分冷油器廠家的調查分析，以及計算設計比較提出了將銅管改為高效不銹鋼無縫螺紋管的方案，把漏洞最為嚴重的6號機組冷油器首先立項改造。
高效不銹鋼無縫波紋管特性:
      高效不銹鋼無縫波紋管有以下的特性：①冷卻水具有較高的抗蝕性能，幾乎不銹鋼及銅管內冷卻水介質含泥沙量大，懸浮物多的沖蝕。②管子壁面不會形成氧化膜，清潔度高，與銅管相比，不銹鋼管內外壁光潔度優于軋制的銅管，在相同的運行條件下，銅管的污垢度約為不銹鋼的幾倍，有穩定的傳熱能力，增強了介質與管壁的換熱效果。③具有較高的機械強度，管壁可設計較�。ㄣ~管為1-1.4mm，不銹鋼為0.5-0.8mm），彌補了不銹鋼自身導熱性較低的弱點。④由于不銹鋼的密度低于銅，且壁較薄，單位換熱面積重量?jī)H約為銅管的3/5，不僅減輕了設備的重要，亦使單位面積管子的成本大大降低。⑤用專用設備加工成螺紋形狀，即高效不銹鋼無縫螺紋管，當循環水在管內流動時，受淺螺紋的影響，將產生明顯的紊流，提高了換熱效率。用高效的不銹鋼無縫螺紋管作換熱管比銅管的換熱效率提高約15%-20%。⑥在安裝上仍滿足傳統的安裝工藝，可以進行脹管安裝，也可采用管口焊接的安裝工藝，而銅管不能與鋼質管板進行焊接。
改造方案措施：

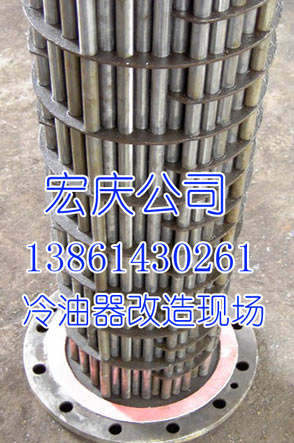

       ⑴按原設計參數，進行銅管改高效不銹鋼無縫螺紋管計算設計，改造只對冷油器芯子進行更換，而不對殼體進行任何改動。
       ⑵將原直徑19*1的銅管改為直徑16*0.8的0Gr18Ni9Ti(304)高效不銹鋼無縫螺紋管。
       ⑶確保冷油器芯子的外形及尺寸與原件相同。
       ⑷換熱管與管板連接采用先脹接再氬弧焊接的方式。
       ⑸改造后的冷油器管程和殼程阻力不大于原冷油器阻力。
改造的設計參數和應用情況：
      廣西某電廠6號機組的3臺冷油器剛開始頻繁發生銅管漏洞，并逐年惡化，經過我公司首先對這3臺冷油器實施改造，將銅管改為高效不銹鋼無縫螺紋管。
冷油器主要設計參數：
      冷卻面積：105m2,冷卻水量：130t/h（最大值），冷卻油量：73.5t/h，出口油溫：45℃（最大值），冷卻水流程數：2，管子規格：φ16*0.8，管子數量：814根，管子材質：0Gr18Ni9Ti(304)。
改造后運行情況：
      6號機組冷油器改造效果十分理想，各監視溫度、壓力等項指標均為設計范圍，可見在按原冷油器基本參數設計及殼體不改動的前提下，用高效不銹鋼無縫波紋管取代原冷油器銅管是可行的。
冷油器改造總結：
      ⑴冷油器銅管改為高效不銹鋼無縫螺紋管后，將使冷油器換熱管具有較高的抗蝕性能和清潔度，有比銅管高出2倍以上的使用壽命。
      ⑵由于換熱管與管板連接采用先脹接再氬弧焊接的方式，從而大大降低換熱管與管板邊接外的漏洞問題，提高了冷油器運行的可靠性。
      ⑶6號機組冷油器改造后，運行良好，性能設備使用可靠性明顯提高，在廣西某電廠已得到廣泛認可，目前7號機組冷油器的改造已竣工投入運行，其它3臺機組冷油器改造已準備實施。
